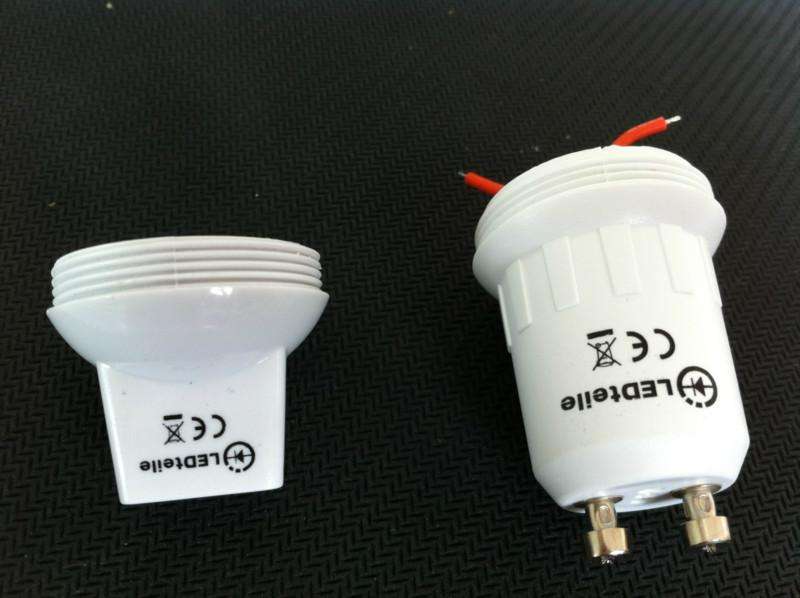

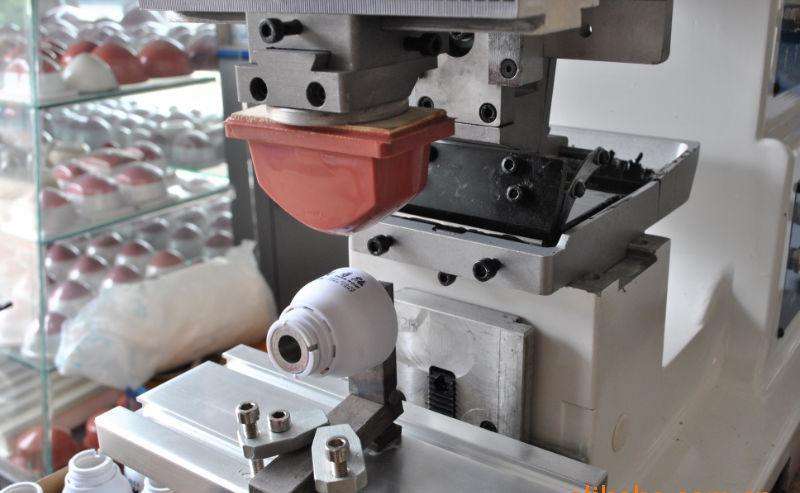

LED燈頭燈管旋轉移印機適合金屬、玻璃、陶瓷、塑膠、木材、皮革等材質的印刷面積比較小的平面、弧面以及不規則面產品的精密印刷。如手機按鍵、高爾夫球及球頭、玩具、筆、鼠標、電子產品、工藝品、鞋跟等等。

TM-P1座地式單色油盤移印機
產 品 簡 介
TM-P1座地式單色油盤移印機是我公司精心設計的一種通用型印刷機。能廣泛粗用于日常用品、玩具、電子、電器、塑料、皮革、金屬、玻璃、輕工業及食品包裝等各種行業中。
一、 此印刷機具有以下特點：
1、 印刷速度快。幾臺機器組合，可以成為一條流水線。
2、 定位準確。工作臺前后、左右、角度都可以微調和固定，準確而穩定。
3、 性能穩定，整臺機器采用世界先進微型電腦控制器控制。
4、 根據客戶需要，預置兩個功能程序，單周期印刷和全自動印刷。
5、 采用日本SMC和臺灣AirTAC最新氣動元件，動力暢順強勁，經久耐用。
6、 特殊減震裝置，機器運作非常平穩；調速刮刀，性能優越。
7、 合金鑄鋁機身結構，輕巧堅固，精密結構效率顯著。
8、 操作面板采用靈敏輕觸制，可直接選用移印功能反應敏捷使用方便。
二、 技術參數：
1、印刷顏色 1色
2、單周期 可以
3、持續運動 可以
4、項目計數 可以
5、速度調節 可以（0~9可調）
6、各部位延時 可以（0~9可調）
7、印刷速度 1800次/小時
8、最大鋼板尺寸 150mmX225mm （6寸X 9寸）標準油盤100*150mm
9、最大印刷面積 125mmX200mm （3寸X 8寸）
10、印刷工件高度 200mm
11、工件上膠頭上落（可調節） 10~60mm
12、鋼板上膠頭上落（可調節） 10~60mm
13、膠頭前后行程 160mm
14、驅動 氣動
15、控制系統 微型電腦
16、控制電壓 12VDC
17、電源電壓 220VAC / 1相位
18、連接負荷 20W
19、氣動供應 6bar
20、機身外形尺寸 710mm X 600mm X 1420mm
21、重量 106KG
三 、 機器各氣缸壓力參數表：
|
氣缸名稱 |
規 格 |
生產廠商 |
壓 力 |
4bar |
5bar |
6bar |
|
膠頭上落氣缸 |
ф50X80 |
臺灣AirTAC |
上升壓力 |
66kgf |
82.5kgf |
99kgf |
|
下落壓力 |
78.5kgf |
98.2kgf |
117.8kgf |
|
膠頭前后氣缸 |
ф32X160 |
臺灣AirTAC |
前進壓力 |
28.3kgf |
35.3kgf |
42.4kgf |
|
后退壓力 |
23.8kgf |
29.7kgf |
35.6kgf |
|
刮刀氣缸 |
ф32X10 |
臺灣AirTAC |
上升壓力 |
23.8kgf |
29.7kgf |
35.6kgf |
|
刮油壓力 |
28.3kgf |
35.3kgf |
42.4kgf |
四、 如果客戶需要，TM-P1座地式單色油盤移印機可以改為TM-P1Y座地式單色油盅移印機，即將油盆刮刀部分改為密封油盅部分。
TM-P1Y座地式單色油盅移印機其主要特點及性能參數如下：
1、油墨利用率高 98.5%
2、工作環境好 開油水及油墨揮發小
3、油盅大小 Φ82
4、鋼板尺寸：（可以用薄片鋼板） 100mm X 200mm（4寸X 8寸）
5、印刷面積 70mm X 70mm或Φ75
6、油盅行程： 100mm
五、 機器操作安全性能：
TM-P1座地式單色油盤移印機符合最新的工程式樣，如按要求使用絕對值得信賴。
機器裝有緊急開關：當遇到緊急事情時按下緊急開關，則機器馬上斷電?；氐狡鹗嘉恢?，當事情處理好后扭出緊急開關，便可以安全啟動恢復正常。
六、注意事項：
（1）、當機器需要移動或修理時，必須將電源和氣源切斷。
（2）、當調整或清洗油盅時，應按步驟操作。
（3）、增強防火意識，配備消防器材。
